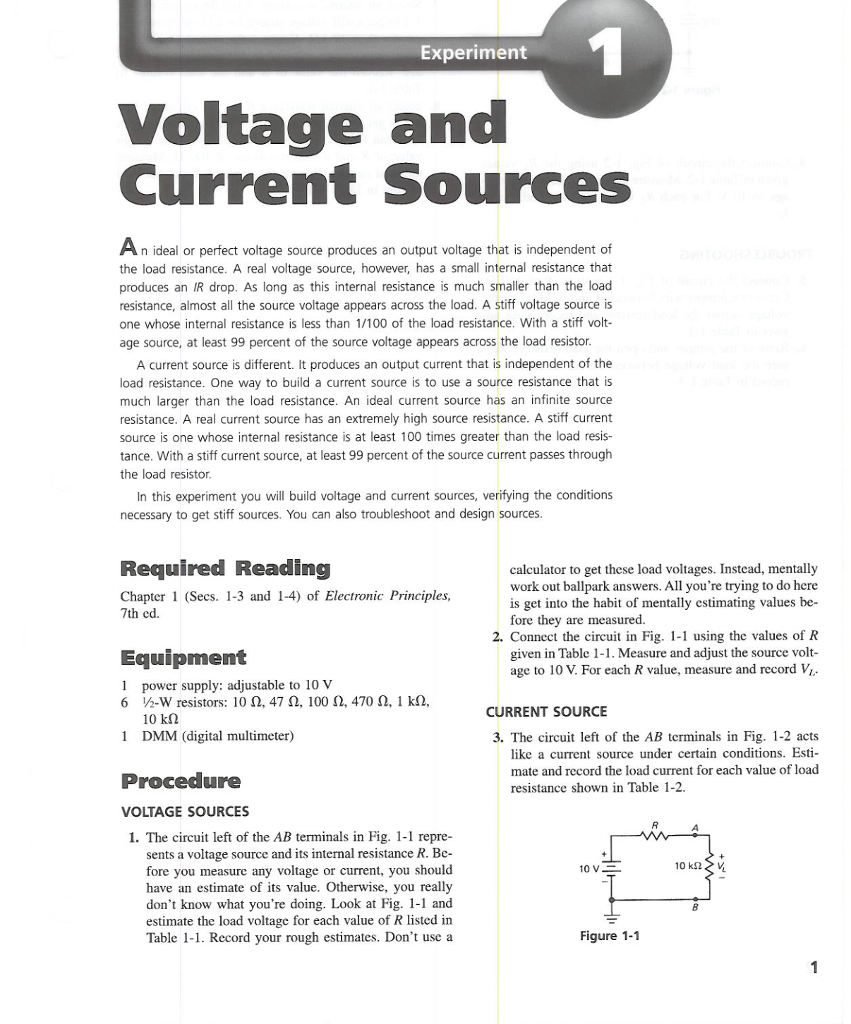

Akım kaynağı (IT), devrenin elemanları üzerindeki voltajdan bağımsız olarak ve harici devreye bir elektrik akımı besleyen bir elektronik cihaz olarak kabul edilebilir.

Bilişim teknolojisinin kendine özgü bir özelliği, büyük (ideal ortamda sonsuz büyüklükte) iç direnç Rext. Neden böyle?

Gücün% 100'ünü güç kaynağından yüke aktarmak istediğimizi düşünün. Bu enerji transferidir.

Kaynaktaki enerjinin% 100'ünü kaynağa vermek için direnci devreye dağıtmak, yükün bu gücü alması gerekir. Bu işleme bir akım bölme denir.

Akım her zaman kendisini seçen en kısa yolu izleren az dirençli olan rota. Bu nedenle, bizim durumumuzda, biz ilk saniyeden çok daha yüksek bir dirence sahiptir şekilde kaynak ve yük organize etmek gerekir.

Bu, bir akımınkaynağı yüke. Bu nedenle, bu örnekte, sonsuz iç dirence sahip ideal bir akım kaynağı kullanıyoruz. Bu, IT'nin en kısa yol boyunca, yani yük yoluyla akmasını sağlar.

R'den beriextkaynak sınırsız büyüklüktedir, çıkış akımı(yük direncinin değerindeki değişime rağmen) değişmeyecektir. Akım her zaman IT'nin nispeten düşük bir dirence sahip olan yüke doğru sonsuz direnci boyunca akmaya eğilimlidir. Bu, ideal bir kaynağın çıkış akımının bir grafiğini göstermektedir.

akım kaynağı

IT'nin sonsuz büyük iç direnci ile, yük direncinin değerindeki herhangi bir değişiklik, ideal kaynağın harici devresinde akan akımın büyüklüğü üzerinde hiçbir etkiye sahip değildir.

Sonsuz direnç devrede baskındır ve değişen akıma izin vermez (yük direncindeki dalgalanmalara rağmen).

Aşağıda gösterilen ideal bir akım kaynağı ile devreye bakalım.

FET akım kaynağı

IT, sonsuz dirence sahip olduğu için,kaynaktan akan akım en düşük direnç yolunu bulma eğilimindedir, bu da 8Ω yüktür. Akım kaynağından gelen tüm akım (100 mA), 8Ω yük direnci boyunca akar. Bu ideal durum% 100 enerji verimliliğine bir örnektir.

Şimdi, gerçek IT ile plana bakalım (aşağıda gösterildiği gibi).

akım kaynakları türleri

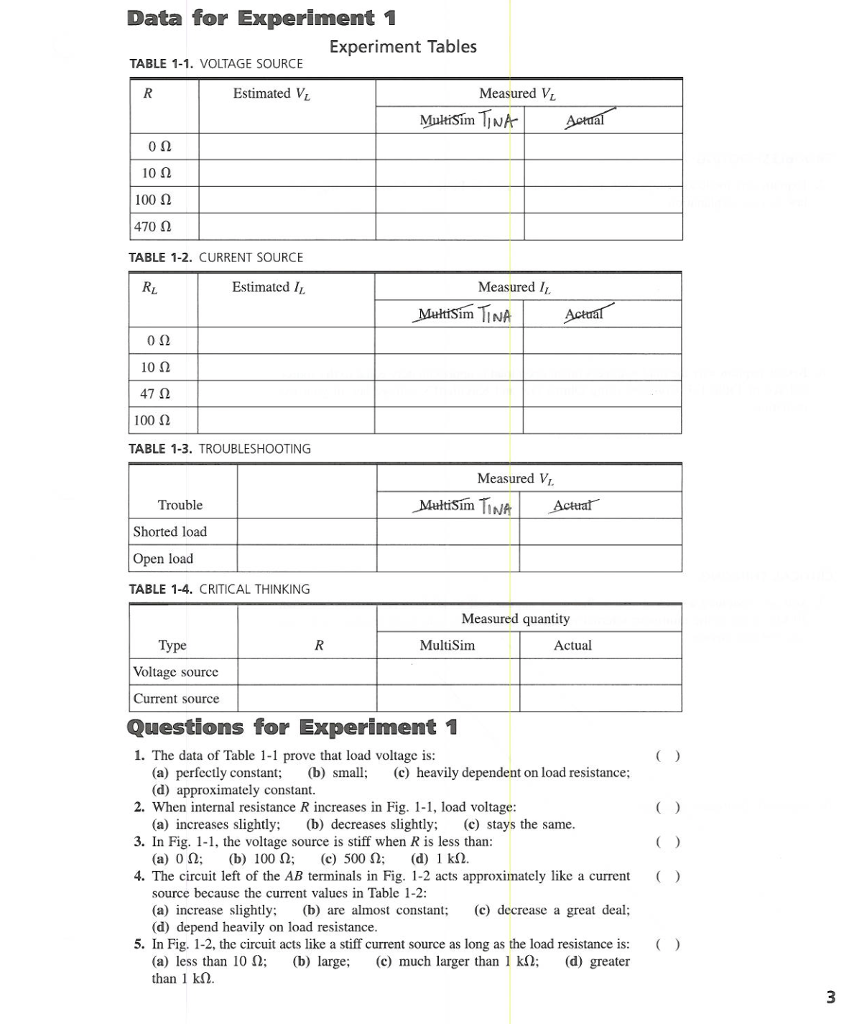

Bu kaynak, 10 MΩ'a kadar dirençlidir;100 mA kaynağın tam değerine çok yakın bir akım sağlayacak kadar yüksek ancak bu durumda BT, gücünün% 100'ünü vermez.

Bunun nedeni, kaynağın iç direnci bazı akımları alıp belirli bir sızıntıya yol açmasıdır.

Belirli bir bölünme kullanılarak hesaplanabilir.

Kaynak 100 mA üretir. Bu akım daha sonra 10 MΩ'luk kaynak ve 8 Ω yük arasındaki dirençlere bölünür.

Basit bir hesaplama, 8Ω'luk yük direnci boyunca akımın hangi bölümünü belirleyebilir

I = 100 mA - 100 mA (8 x 10-6MΩ / 10MΩ) = 99.99mA.

Fiziksel olarak ideal bir akım kaynağı mevcut olmamasına rağmen, onların özelliklerine onlara gerçek BT ​​yakın inşası için bir model olarak hizmet vermektedir.

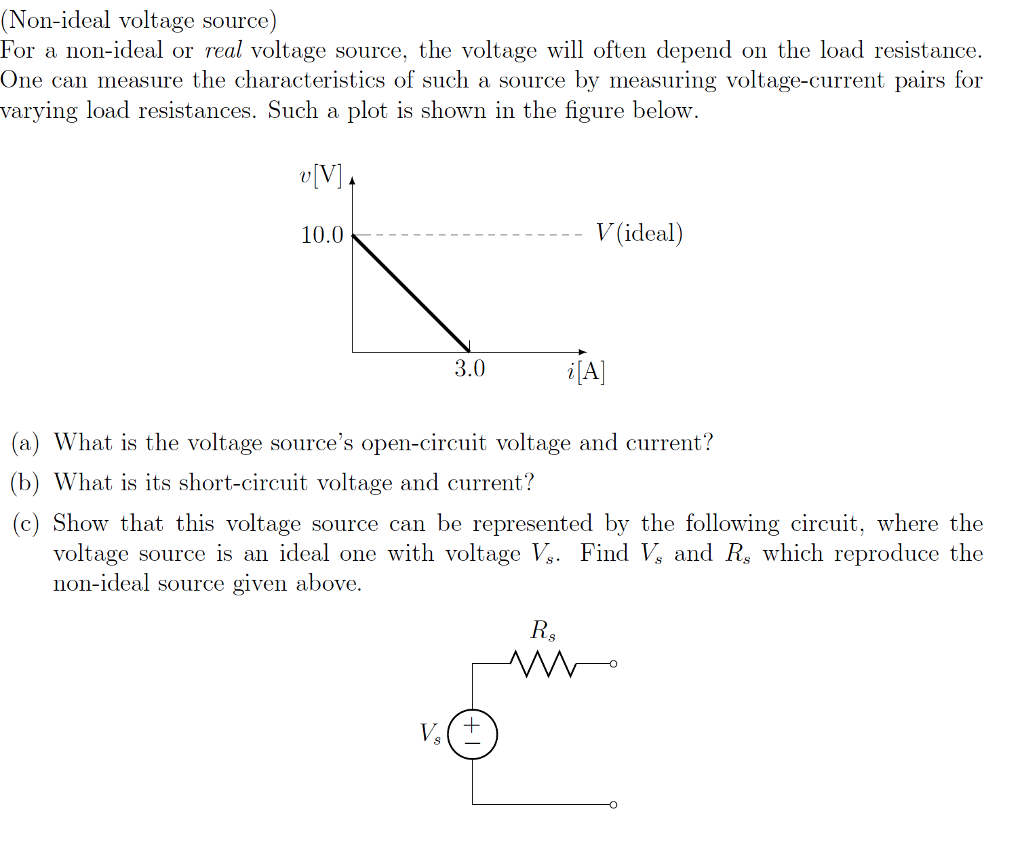

Uygulamada, farklı tipteakım kaynakları, farklı devre çözümleri. En basit IT, bir direnç bağlı bir voltaj kaynağı devresi olabilir. Bu seçeneğe dirençli denir.

Çok kaliteli bir kaynak olabilirbir transistör üzerine inşa etmek. Ayrıca, sadece p-n birleşimine sahip bir PT ve kaynağa bağlı bir geçit olan, alan etkili transistör üzerinde ucuz seri akım kaynağı da vardır.
